Ремонт видеокарты ноутбука Packard Bell в Шушарах

Симптомы неисправности видеочипа на ноутбуках Packard Bell

Определить, что графический адаптер ноутбука вышел из строя или работает со сбоями, можно по следующим характерным признакам:

• Ноутбук включается, горят индикаторы питания на корпусе, шумит вентилятор, но дисплей остается полностью черным (нет старта матрицы).
• На экране появляются графические искажения (артефакты): цветные горизонтальные или вертикальные полосы, мелкая сетка («шахматка»), рябь или хаотичные пиксели.
• В диспетчере устройств Windows видеоадаптер определяется с восклицательным знаком и ошибкой «Это устройство было остановлено, поскольку оно сообщило о возникновении неполадок (Код 43)».
• Появление «синего экрана смерти» (BSOD) с ошибками видеодрайвера (nvlddmkm.sys, atikmpag.sys, dxgkrnl.sys, VIDEO_TDR_FAILURE) при запуске видео высокого разрешения, браузера с аппаратным ускорением или игр.
• Картинка выводится исключительно на внешний монитор или телевизор через порты VGA/HDMI, либо изображение на экране ноутбука двоится или четверится.
• Лэптоп самопроизвольно зависает или аварийно выключается при переходе с интегрированной процессорной графики на дискретную карту.

Если вы обнаружили подобные сбои, рекомендуем принести устройство к нам в СЦ для проведения точной диагностики.

Технические причины деградации графики Packard Bell

Отказ дискретных видеочипов в лэптопах Packard Bell чаще всего обусловлен сочетанием конструктивных особенностей и температурного фактора:

• Разрушение бессвинцовых микроконтактов кристалла (Flip-Chip). В процессе многолетней работы при температурах 80 - 85 °C разрушаются микроскопические шарики припоя под самим кремниевым кристаллом чипа (дефект полупроводниковой упаковки nVidia/AMD), а не под подложкой BGA.
• Особенности системы охлаждения EasyNote. Во многих моделях Packard Bell процессор и видеочип охлаждаются одной общей тепловой трубкой с компактным радиатором. При забивании радиатора пылевым войлоком и высыхании термопасты видеочип испытывает постоянные термические удары.
• Прогар силовых ключей цепей питания (VRM / MOSFET). Износ конденсаторов и скачки напряжения могут вывести из строя силовые транзисторы, что приводит к короткому замыканию и мгновенному повреждению видеоядра.
• Деградация микросхем видеопамяти (VRAM). Локальный перегрев или отрыв банок памяти GDDR3/GDDR5 от контактных площадок платы приводит к сбоям адресации памяти и выпадению текстур.

Серии и модели ноутбуков Packard Bell, которые мы обслуживаем

Инженеры нашей мастерской досконально изучили схемотехнику материнских плат (платформы Compal LA-7912P, LA-5911P, LA-6901P и др.), применяемых во всех линейках Packard Bell:

• Packard Bell EasyNote TE (TE11, TE11HC, TE11BZ, TE69, TE69KB, TE69HW): Самые массовые рабочие ноутбуки. Для них востребованы замена чипов nVidia GeForce GT 620M / 710M / 820M или недорогой аппаратный перевод в режим встроенной процессорной графики.
• Packard Bell EasyNote TV (TV11, TV11HC, TV43, TV44): Популярные мультимедийные модели на базе процессоров Intel Core и дискретной графики GeForce GT 630M. Выполняем компонентный ремонт питания и BGA-пайку GPU.
• Packard Bell EasyNote TS и TK (TS11, TS13, TS44, TK81, TK83, TK85, TK87): Надежные лэптопы с чипами GeForce GT 540M и AMD Radeon HD 5000/6000 серий. Устраняем типовые проблемы с перегревом и меняем изношенные чипы.
• Packard Bell EasyNote TJ, TM, LJ, LM, NM, LS (TJ65, TJ75, TM86, LJ75, LM85, LS11): 15- и 17-дюймовые мультимедийные лэптопы. Выполняем сложную перепайку чипов AMD Radeon (216-0772000, 216-0809000, 216-0810005) и nVidia.
• Packard Bell EasyNote Butterfly и Dot (Dot S, Dot SE, Dot M): Компактные нетбуки и ультрабуки со сверхплотным монтажом, где мы ремонтируем цепи питания видеоядра.
• Packard Bell iPower: Винтажная геймерская серия лэптопов, оснащенная производительными видеокартами формата MXM.

Варианты восстановления видеоподсистемы Packard Bell

Мы категорически не используем сомнительный прогрев чипов строительным феном, так как это разрушает системную плату и дает эффект лишь на несколько дней. В зависимости от степени повреждения и пожеланий владельца, наш сервисный центр предлагает надежные варианты:

1. Установка нового BGA-видеочипа

Основная и самая эффективная процедура при деградации кристалла - полноценная замена видеочипа ноутбука Packard Bell в Шушарах. На программируемом инфракрасном комплексе мы выпаиваем неисправную микросхему, подготавливаем посадочные площадки и монтируем абсолютно новый оригинальный видеопроцессор nVidia или AMD с официальной гарантией.

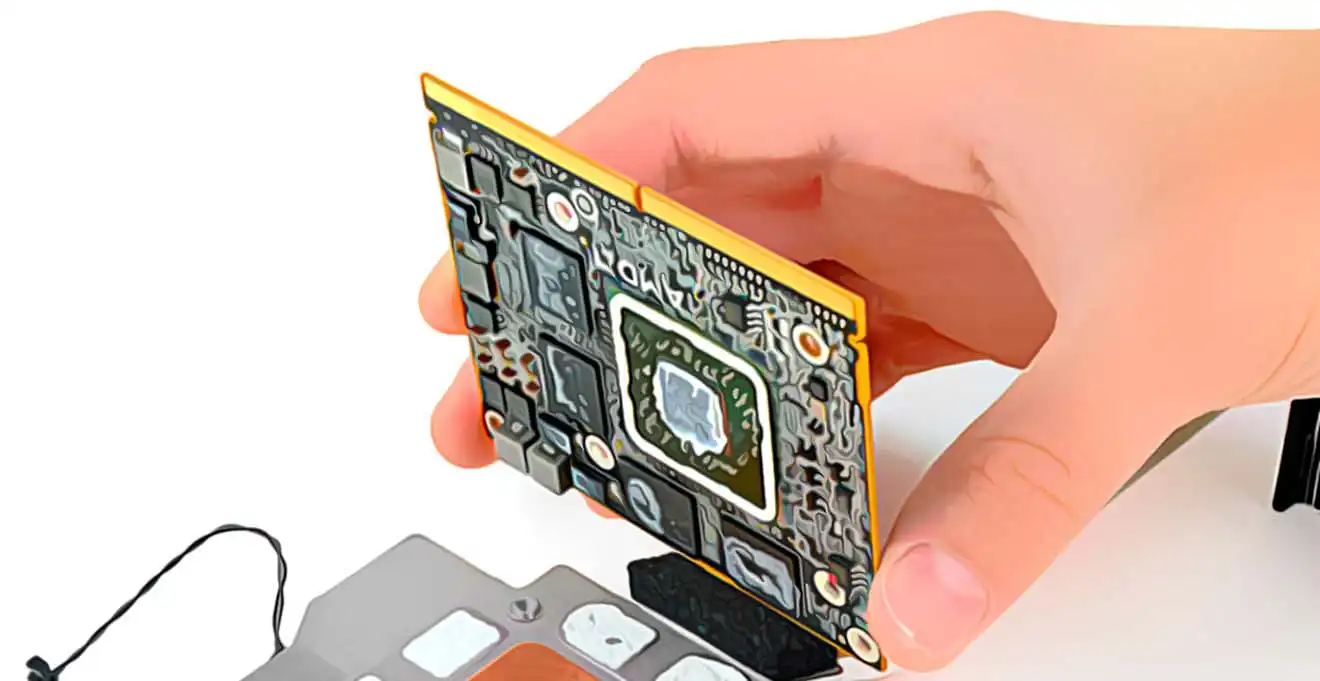

2. Замена съемной дискретной видеокарты (формат MXM)

В редких крупноформатных флагманах линейки iPower графический узел выполнен на отдельной плате. В таком случае производится модульная замена видеокарты ноутбука Packard Bell в Шушарах без необходимости вмешательства в пайку материнской платы.

3. Компонентный ремонт цепей питания и замена видеопамяти VRAM

Если графический процессор остался цел, а сбой вызван пробитым полевым транзистором (MOSFET), сгоревшим ШИМ-контроллером или битой банкой памяти GDDR, наши инженеры локализуют неисправность с помощью диагностического комплекса (осциллограф, тепловизор, утилиты MATS) и меняют только поврежденную радиодеталь.

4. Аппаратный перевод платы в режим UMA (на встроенную графику процессора)

Для рабочих и офисных устройств EasyNote перевод на встроенную графику процессора (Intel HD Graphics или AMD Radeon) - великолепная возможность вернуть ноутбук к жизни с минимальными затратами. Мы отключаем сгоревший дискретный адаптер на уровне схемотехники платы. Ноутбук сохраняет полную стабильность, перестает шуметь и греться, а стоимость такого ремонта в разы ниже покупки нового чипа.

Этапы выполнения работ

1. Первичная диагностика: аппаратный замер сопротивлений по линиям питания GPU, проверка фаз VRM и тест шины данных памяти.
2. Согласование с клиентом оптимального способа восстановления, сроков и финальной стоимости.
3. Полная разборка лэптопа, удаление компаунда и аккуратный демонтаж неисправного BGA-чипа по термопрофилю.
4. Подготовка посадочного места системной платы и монтаж новой микросхемы.
5. Комплексное обслуживание системы охлаждения: очистка радиаторов от пыли, смазка кулера, нанесение термопасты с высокой теплопроводностью и замена термопрокладок.
6. Стресс-тестирование под максимальной 3D-нагрузкой (FurMark, 3DMark, OCCT) для контроля рабочих температур и стабильности питающих напряжений.
7. Возврат полностью исправного ноутбука владельцу с предоставлением акта выполненных работ и гарантийного талона.

Преимущества обращения в сервисный центр «Позитив»

Принося технику к нам в сервисный центр, вы доверяете ее сертифицированным мастерам с многолетним практическим опытом пайки BGA-компонентов. Наш СЦ укомплектован высокоточными инфракрасными станциями, цифровыми микроскопами, лабораторными источниками питания и оригинальными программаторами.

Мы устанавливаем только проверенные комплектующие от надежных поставщиков, не навязываем лишних услуг и всегда предлагаем наиболее выгодный для клиента вариант ремонта.
